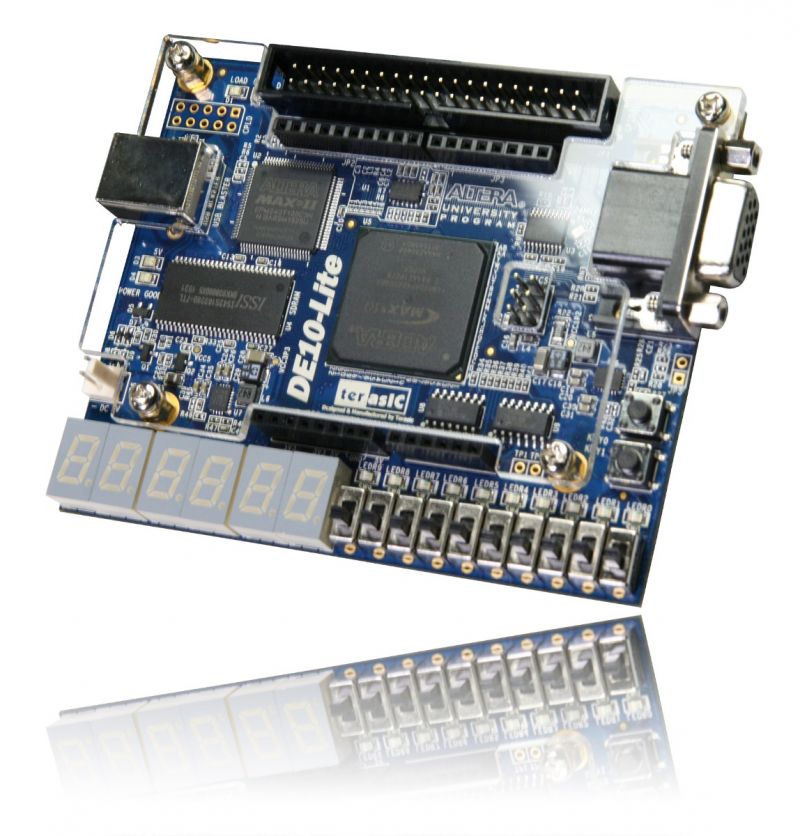

Carte de développement : ALTERA Cyclone II DE10

Cette carte possède de nombreuses caractéristiques qui permettent aux utilisateurs de mettre en œuvre une large gamme de circuits conçus, des circuits simples aux divers projets multimédia. Le matériel suivant est fourni sur la carte :

Dispositif FPGA
Dispositif MAX 10 10M50DAF484C7G
Double ADC intégré, chaque ADC prend en charge une entrée analogique dédiée et 8 broches à double fonction.
50K éléments logiques programmables
Mémoire M9K de 1 638 Kbits
144 multiplicateurs 18 × 18
4 PLLs
Programmation et configuration
Blaster USB embarqué (connecteur USB normal de type B)
Dispositif de mémoire
64MB SDRAM, bus de données x16 bits
Capteur
Accéléromètre
Connecteurs d'extension
Un connecteur GPIO 2x20 (niveaux de tension : 3.3V)
Connecteur Arduino Uno R3, incluant six canaux ADC.
Affichage
Résistance de 4 bits VGA
Commutateurs/boutons/LEDs/7-Segment Display
10 LEDs
10 interrupteurs à glissière
2 boutons poussoirs
Six écrans à 7 segments
Alimentation
Entrée 5V DC
